Cu cât un sistem este conceput să fie mai versatil, cu atât este mai important să fie adecvat pentru utilizare în multe aplicații diferite. Este și cazul SINAMICS G120C, convertizorul de frecvență de la Siemens, care este utilizat ca unitate de acționare universală pentru toate domeniile de aplicații industriale și comerciale. Printre industriile vizate se numără HVC (încălzire, ventilație, răcire), industria de fabricare a automobilelor, industria textilă, industria tipografică și chimică, precum și aplicații intersectoriale, cum ar fi echipamente de manipulare a materialelor sau echipamente de construcții.
În funcție de aplicație, uneori dispozitivele din rețeaua de alimentare cu energie electrică funcționează în configurația rețelei IT (franceză: Isolé Terre). Prin urmare, Siemens s-a asigurat că toate soluțiile lor componente corespund cerințelor speciale ale rețelelor IT. Pentru conexiunile de alimentare cu energie, Weidmüller a oferit cea mai bună soluție de conector plug-in sub forma gamei sale OMNIMATE®IT.
O singură defecțiune a izolației nu produce tensiune de contact periculoasă în rețelele IT. Masa potențială de referință este la același nivel de tensiune ca faza defectă.
Putere maximă pentru rețelele IT
Rețelele de alimentare cu energie în configurația rețelei IT (cunoscută și sub denumirea de sistem cu 3 cabluri) se găsesc în liniile de producție din industria automobilistică, săli de operații din spitale, trenuri, generatoare mobile și unități industriale speciale, precum cele din zonele cu pericol de explozie - în industria minieră, de exemplu. Rețelele IT au caracteristici specifice de care Weidmüller a ținut cont la proiectarea conectorilor plug-in PCB OMNIMATE®IT.
„O singură defecțiune a izolației nu produce tensiune de contact periculoasă în rețelele IT. Masa potențială de referință este la același nivel de tensiune ca faza defectă", a explicat Wolfgang Sichmann, director de producție la Weidmüller, cu privire la caracteristicile rețelei IT.
„O a doua defecțiune a izolației pe o altă fază duce la declanșarea siguranței. Din acest motiv, există sisteme speciale de alarmă pentru defecțiuni care avertizează asupra primei defecțiuni la masă, astfel încât depanarea să se poată face înainte de a avea loc o oprire. În acest fel, sistemul este „protejat la prima defecțiune”. Pentru a respecta IEC 61800-5-1:2007, sistemele de rețele IT trebuie să reprezinte 400 raportat la masă. Prin urmare, decalajul de protecție tactilă crește de la 3 mm pentru rețelele de 400 V TN la 5,5 mm pentru rețelele IT de 400 V. Aceste condiții stricte sunt pe deplin îndeplinite în toată gama noastră OMNIMATE®IT. Chiar și conectorul tip pin header tată SU 10.16 IT MF, cu suprafața mare de conectare pentru PCB-uri cu un pas de 10,16 mm, oferă o protecție tactilă de bază suficientă cu vârfuri de contact izolate."

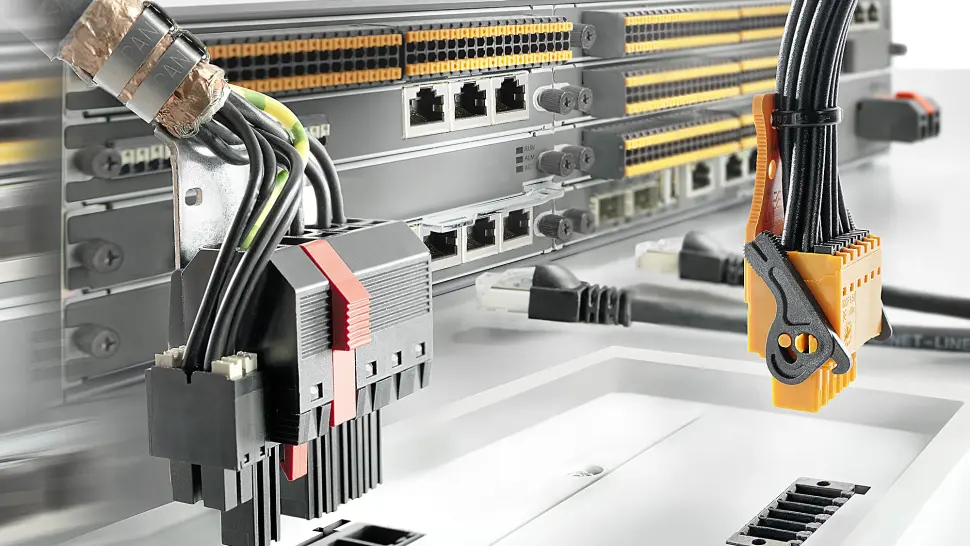

Există trei familii de produse în seria OMNIMATE®IT; acestea sunt SL/BL 7.62 IT MF, SV/BVZ 7.62 IT MF, precum și SU/BUZ 10.16 IT MF. Acestea sunt scalabile de la 24,5 A/2,5 mm² la 41 A/6 mm², până la 76 A/16 mm² și folosesc echipamente din categoriile de putere de până la 16 kVA, 28 kVA și 52 kVA. Același design este utilizat pentru toate cele trei dimensiuni ale SINAMICS G120C, ideal pentru Siemens, deoarece compania dorea conectori plug-in unitari.
Design orientat spre aplicație
Flanșa centrală economisește spațiu și acționează ca un mecanism de interblocare de siguranță cu o singură mână. Acest lucru garantează că conectorii tip pin header tată și mamă se pot fixa împreună în siguranță și automat. Distanțele de fluaj ale conectorilor plug-in PCB au fost optimizate, astfel încât chiar și în condiții dificile de instalare nu există restricții impuse de standardul UL pentru aplicații de 600 V. Conectorii tip pin header mamă pot fi alimentați cu conectori cu bridă de fixare (șurub), acolo unde punctele terminale sunt întotdeauna deschise la alimentare. Acest lucru economisește timp și bani atunci când se efectuează cablarea și permite o testare funcțională automată a dispozitivului cu conectorul tip pin header mamă instalat. Chiar și conectorul plug-in PCB BVF 7.62 HP cu tehnologia de conectare PUSH IN îndeplinește cerințele rețelelor IT.
Design-ul compact, conform standardului, blocarea automată și economisirea timpului au fost argumentele care au convins compania Siemens să folosească seria de conectori OMNIMATE®IT. Utilizând seria de produse OMNIMATE®, nu este necesară instalarea unor capace suplimentare în gama de dispozitive SINAMICS G120C. Procesul de proiectare și omologare a avut loc, de asemenea, fără compromisuri.
